HYBRID SCHRITTMOTOREN
Beschreibung

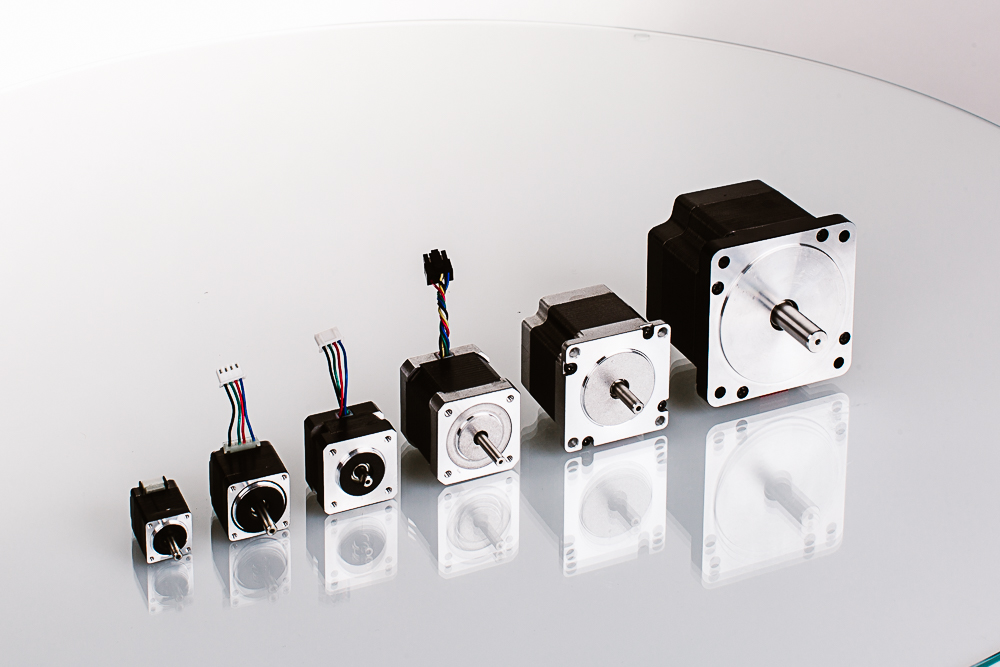

ELRA bietet sowohl 0,9° als auch 1,8° Hybridschrittmotoren von Baugröße Nema8 bis Nema43 an. Schrittmotoren eignen sich hervorragend als Direktantriebe für Positionieraufgaben. Übliche Einsatzgebiete sind Analysegeräte, Medizintechnik oder 3D-Drucker.
Technische Daten
- Schrittwinkel 0,9° /1,8°
- Flanschmaß 14…110mm
- Haltemomente bis 28Nm (Bipolar Betriebsmodus)
- Kombinationsmöglichkeiten: Impulsgeber, Steuerungen und Getriebe
- Auch mit Spindel als Linearantrieb lieferbar
Übersicht
Serie
HFM20x
HSY21x
HSY22x
HSY25x
HSY23x
HSY24x
HSY24xM
HSY26x
HSY26xM
HSY27x
HSY29xx
HSY211xx
Flanschmaß BxH [mm]
14
20
28
35
39
42
42
56
56
60
86
110
Haltemoment bis [Ncm]
0,6
3
12
9,2
29
80
44
189
189
350
1220
2800
Schrittwinkel [Grad]
1,8
1,8
1,8
1,8
1,8
1,8
0,9
1,8
0,9
1,8
1,8
1,8
